En el mundo del automóvil, el sistema de frenos juega un papel crucial para garantizar la seguridad en las carreteras. En el corazón de este sistema se encuentra el cilindro maestro de freno, un componente clave responsable de convertir la entrada del conductor en presión hidráulica que activa el mecanismo de frenado. Esta publicación de blog tiene como objetivo explorar el principio de funcionamiento y la clasificación del cilindro maestro de freno, arrojando luz sobre su papel vital en los sistemas de frenado de vehículos.

Principio de funcionamiento:
el cilindro maestro del freno funciona según el principio de amplificación de presión hidráulica. Cuando el conductor aplica fuerza al pedal del freno, un pistón dentro del cilindro maestro se empuja hacia adelante, comprimiendo el líquido de frenos dentro del cilindro. Esta compresión crea presión hidráulica, que luego se transmite a las pinzas de freno o a los cilindros de las ruedas, lo que resulta en la aplicación de los frenos.

Componentes internos:
El cilindro maestro de frenos consta de varios componentes esenciales, incluidos un depósito, un pistón, cámaras primaria y secundaria y sellos. El depósito almacena el líquido de frenos, lo que permite reponerlo según sea necesario. El pistón sirve como actuador principal, convirtiendo el movimiento lineal del pedal del freno en presión hidráulica. Las cámaras primaria y secundaria regulan la distribución de la presión hidráulica a los diferentes circuitos de freno, asegurando un frenado equilibrado. Los sellos previenen cualquier fuga y mantienen la integridad del sistema.

Clasificación:

1. Cilindro maestro de circuito único:
este tipo de cilindro maestro tiene una sola cámara y se usa comúnmente en vehículos más antiguos o sistemas de frenos más simples. En caso de una falla en el sistema de frenos, como una fuga o pérdida de presión hidráulica, todo el sistema de frenos queda comprometido. Por lo tanto, este diseño se considera menos seguro y ahora rara vez se utiliza en los vehículos modernos.

2. Cilindro maestro de doble circuito:
Los cilindros maestros de doble circuito cuentan con dos cámaras separadas que suministran presión hidráulica a dos circuitos de frenado independientes, generalmente los frenos delantero y trasero. Este diseño mejora la seguridad al proporcionar redundancia. Si un circuito falla, el otro circuito aún puede funcionar, lo que garantiza una capacidad de frenado parcial. La mayoría de los vehículos modernos están equipados con cilindros maestros de doble circuito.

3. Cilindro maestro en tándem:
Los cilindros maestros en tándem son similares a los cilindros maestros de doble circuito pero con una característica de seguridad adicional. Consisten en dos pistones separados, cada uno de los cuales opera su propio circuito de frenado. Este diseño aumenta la seguridad al proporcionar control independiente sobre los frenos delanteros y traseros y garantiza un frenado adecuado en caso de falla en un circuito.

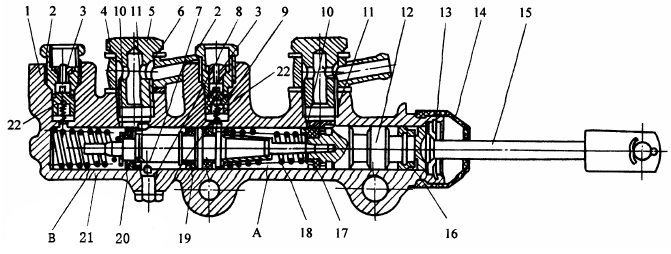

(Imagen-fuente-red)

Conclusión:
El cilindro maestro de freno es un componente vital en el sistema de frenado automotriz, responsable de convertir la fuerza mecánica en presión hidráulica. Comprender su principio de funcionamiento y clasificación nos ayuda a apreciar la importancia de este componente para garantizar un frenado seguro y confiable. Con los avances en la tecnología automotriz, los cilindros maestros tándem y de doble circuito se han convertido en estándar, proporcionando características de seguridad mejoradas y mejorando el rendimiento general de frenado de los vehículos modernos.
