¿Cómo funciona el cilindro maestro del embrague?

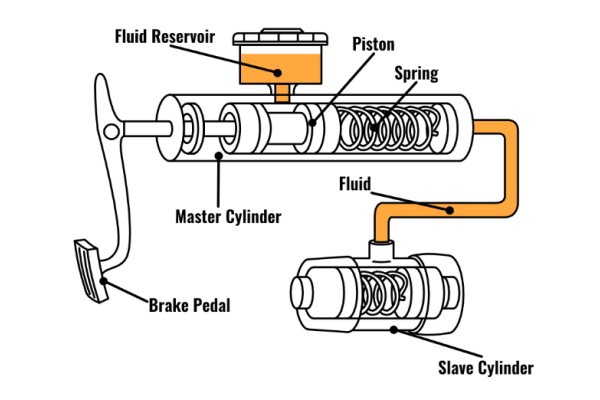

Principio de funcionamiento del sistema de transmisión hidráulica.
Como fuente de energía de los sistemas de embrague hidráulico, el cilindro maestro del embrague juega un papel vital para garantizar transiciones de marcha suaves.
El cilindro maestro del embrague funciona a través de tres etapas de trabajo distintas:
1. Etapa de creación de presión
Al presionar el pedal, la varilla de empuje activa el pistón principal, comprimiendo el aceite hidráulico. En este punto, el orificio de compensación se cierra y la presión del sistema aumenta linealmente (se genera una presión de 0,7 a 1,2 MPa por milímetro de carrera). Muchos
cilindro maestro del embrague de fábrica
Las configuraciones ahora adoptan una curva de presión progresiva, lo que permite una acumulación de presión inicial más suave para mejorar la comodidad de conducción.
2. Etapa de transmisión de presión
El aceite hidráulico presurizado llega al cilindro esclavo del embrague a través de tuberías de nailon reforzado (normalmente de 4,5 a 6 mm de diámetro). La eficiencia de la transmisión depende de:
Viscosidad del aceite (norma DOT4: ≤1800 mm²/s a -40 °C)
Enrutamiento de tuberías (radio de curvatura > 5 × diámetro de la tubería)
Eliminación de aire del sistema (las bolsas de aire pueden provocar una pérdida de presión de hasta un 30 %)
Principal
Cilindro maestro del embrague del proveedor
Los fabricantes a menudo prueban estos parámetros rigurosamente para garantizar una calidad constante en distintas plataformas de vehículos.
3. Etapa de liberación de presión
Al soltar el pedal, el resorte de retorno restablece el pistón y el orificio de compensación se vuelve a abrir para estabilizar la presión. Los modelos de alto rendimiento pueden incluir una válvula de retorno rápido de aceite, lo que reduce el tiempo de reinicio a menos de 0,2 segundos.
Modos de fallo típicos
Falla progresiva: los sellos desgastados provocan una acumulación lenta de presión (síntoma: aumento del recorrido del pedal)
Fallo repentino: las grietas en el cilindro maestro provocan fugas hidráulicas (asegúrese de que la dureza de la superficie sea ≥ HB80)
Sensibilidad a la temperatura: las altas temperaturas pueden vaporizar el líquido, suavizando la respuesta del pedal.
Para modelos como el
Cilindro maestro del embrague del Ford Fiesta
Es esencial seleccionar componentes de alta calidad de proveedores confiables para evitar fallas prematuras.
Guía de prácticas de mantenimiento
Mantenimiento preventivo:
Reemplace el aceite hidráulico cada 2 años o 40.000 km
Compruebe periódicamente el recorrido libre del pedal (objetivo: 10–15 mm)
Utilice herramientas especializadas (por ejemplo, BET-300) para purgar el sistema
Precauciones de modificación
Las modificaciones de la competencia requieren mejorar la tolerancia a la presión de la subbomba.
Los kits de desplazamiento rápido deben estar alineados con el caudal de suministro de aceite del cilindro maestro del embrague.
No mezcle aceites hidráulicos de diferentes especificaciones.
Proceso de diagnóstico de fallas
A[Pedal anormal] --> B{Prueba de presión}
B -->|Presión insuficiente| C[Verificar el sistema de sellado]
B -->|Presión normal| D[Comprobar conexión mecánica]
C --> E[Reemplazar el kit de mantenimiento]
D --> F[Ajustar el mecanismo de biela]
